光伏电缆保护用金属软管的应用与选型指南

一、材料特性与核心优势

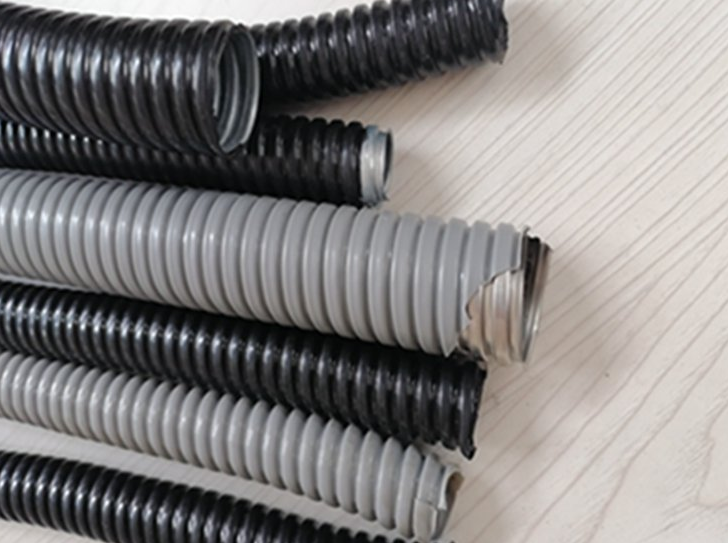

1. 包塑金属软管

结构组成：以镀锌软管为基材，外覆PVC防护层，兼具金属强度与塑料的耐候性。

性能亮点：

防护等级：IP65防水防尘，阻燃等级V2级，适用于户外光伏场景。

经济性：耐磨损、抗紫外线，寿命周期内无需频繁更换。

应用场景：光伏电站、电厂、化工等需基础防护的场景。深圳德盛电气提供多种规格包塑金属软管，满足不同环境需求。

2. 不锈钢金属软管

材料特性：采用奥氏体不锈钢(如304/316L)，耐温范围-196℃~600℃，耐腐蚀性优异。

性能亮点：

动态适应性：抗拉强度高，可承受日均多次支架转动带来的疲劳。

电磁屏蔽：金属层有效屏蔽电磁干扰，保障直流系统稳定运行。

应用场景：高腐蚀(沿海/化工区)、高温(沙漠)或高动态应力(跟踪支架)环境。深圳德盛电气不锈钢软管通过严格测试，确保在极端条件下可靠运行。

3. 改性PE包塑软管

材料特性：内层为改性PE，外覆PVC或低烟无卤阻燃层，低温性能优异(-60℃~80℃)。

性能亮点：

耐候性：耐盐雾、酸雨，适合高寒或化工区域。

应用场景：高寒地区、盐雾腐蚀严重或需防鼠咬的项目。深圳德盛电气提供定制化改性PE软管，适应特殊环境需求。

二、安装规范与关键要求

1. 长度与布局

柔性导管限制：动力工程中长度≤0.8m，照明工程≤1.2m;与设备连接时长度宜≤2m。

路径设计：避免直埋于地下或混凝土中，潮湿场所需采用防液型软管。

2. 弯曲与固定

弯曲半径：≥软管外径的6倍，避免过度弯曲损伤内部结构。

固定间距：固定点间距≤1m，末端固定管卡距灯具/器具边缘1m处。

接地要求：金属软管需可靠接地，但不得作为接地导体。

3. 环境适配

高温场景：沙漠地区需选用耐温600℃的不锈钢软管，配合热膨胀系数低的材料。

高腐蚀环境：沿海地区采用304不锈钢+阳极氧化处理，耐点蚀性能达标。

动态跟踪系统：专用软管弯曲半径≥8倍外径，寿命周期内承受≥10万次循环。深圳德盛电气提供动态场景专用软管，确保长期稳定运行。

三、认证标准与合规性

1. 核心认证

阻燃性能：需符合UL94 V-0或GB/T 20041标准，包塑软管经阻燃改性后可满足。

耐候性：高原地区需UV400防护等级，沿海地区需耐盐雾。

机械性能：抗拉强度高，动态疲劳寿命≥10万次循环。

电气性能：表面电阻率高，绝缘层耐压达标。

2. 项目适配标准

国内项目：CQC+GB/T 3642双认证，确保符合本土规范。

出口项目：需通过国际认证，满足国际市场准入。

海上项目：符合海洋环境严苛要求。深圳德盛电气产品通过多项国内外认证，适配各类项目需求。

四、典型应用场景与解决方案

1. 山地光伏矩阵

配置方案：双层包塑不锈钢软管(含芳纶编织层)。

技术优势：抗台风冲击，耐候性达25年设计寿命，适应复杂地形。深圳德盛电气为山地项目提供定制化软管，确保电缆安全。

2. 渔光互补项目

配置方案：改性PE包塑软管(含防鼠咬涂层)。

技术优势：耐盐雾性提升，抗生物附着率高，保障水下电缆安全。深圳德盛电气渔光互补软管解决方案，有效应对海洋环境挑战。

3. BIPV建筑一体化

配置方案：低烟无卤阻燃软管。

技术优势：满足建筑防火标准，适配室内外一体化设计。深圳德盛电气BIPV专用软管，兼顾美观与安全。

4. 动态跟踪系统

配置方案：专用软管弯曲半径≥8倍外径，集成温度传感功能。

技术优势：通过有限元分析优化管路布局，结合物联网监测实现预测性维护。深圳德盛电气动态跟踪软管解决方案，提升系统智能化水平。

五、选型决策模型与经济性分析

1. 五维决策模型

环境因子：UV指数、腐蚀等级。

线缆参数：截面积、电压等级。

认证体系：国内、出口、海上。

经济性：不锈钢版本初期投资高，但维护成本低;批量定制成本可降。

安装适配性：快速接头、扎带固定。深圳德盛电气提供选型咨询，帮助客户平衡性能与成本。

2. 寿命周期成本分析

不锈钢软管：初期成本较高，但耐腐蚀、抗疲劳性能优异，25年设计寿命内无需更换。

包塑软管：性价比高，适合常规场景，需定期检查阻燃层完整性。

改性PE软管：低温场景首选，但需关注阻燃处理效果。深圳德盛电气通过材料优化与工艺改进，降低客户寿命周期成本。

六、结论与未来趋势

光伏电缆保护用金属软管需综合环境适应性、线缆参数及认证要求选型。不锈钢软管适用于高腐蚀、高温场景，包塑软管兼顾成本与性能，改性PE软管则适合低温或化工环境。安装时需严格遵循规范，以确保系统安全与耐久性。

深圳德盛电气作为行业领先者，提供全系列光伏电缆保护金属软管，涵盖包塑、不锈钢、改性PE等多种材质，满足不同场景需求。公司通过严格的质量控制与认证体系，确保产品性能卓越、安全可靠。同时，深圳德盛电气还提供定制化解决方案与选型咨询，帮助客户优化系统设计、降低维护成本。

未来，随着材料复合化与功能集成化的发展，金属软管将从被动防护向主动管理转型。深圳德盛电气将持续创新，推出更多智能化、高性能的光伏电缆保护产品，助力光伏系统向更高效、更可靠的方向演进。
